PROYECTO DE LA BOMBA DE AGUA


……..MEMORIA FINAL DE LA BOMBA DE AGUA……..



NOMBRE Y APELLIDO: Maira Alejandra Mejía Logroño
CLASE Y CURSO: 3ª B
NOMBRE DEL PROFESOR: Paco Villafranca
FECHA DE ENTREGA: 24 Abril de 2012




 INTRODUCCION
Este proyecto consiste en diseñar y construir una fuente decorativa con un pequeño motor de corriente continuo.
Y las características  del motor son:
-          4v a 9v

DISEÑO
Fotos



 FUNCIONAMIENTO
. El funcionamiento de la bomba de agua es impulsar el agua  mediante un mecanismo que nosotros hemos pensado que son las aspas. La bomba de agua funciona al conectar el motor a una pila y un interruptor. Cuando pulsamos el interruptor la corriente pasa hasta el motor haciendo que este empiece a mover las aspas y el agua se empieza a impulsarse hacia arriba mediante una pajita, luego el agua vuelve a bajar por unos pequeños agujeros.
Si cerramos  el interruptor no pasara corriente y la bomba de agua no funcionara
Componentes y materiales
Materiales
Cantidad
Precio
Precio final
Pila
2
1.50
3
interruptor
1
1.40
1.40
motor
5
1.90
9.50
Regletas
2
0.0
0.0
cable
60cm
0.0
0.0
pajitas
1
0.75
0.75
Huevo kínder
1
1.20
1.20
Loctite y cola blanca
2
2.50
5
silicona
1
8
8
Lata de atún
1
2.40
2.40
Tarrina de helado
2
1
2
temperas
2
0.60
1.20
espráis
2
2.30
4.60


Precio total sin IVA
31.24


Precio total
IVA incluido20%
39.05


CONSTRUCCION Y MONTAJE
En primer lugar tenemos que hacer unas aspas que no sean mucho mas grande que el motor de unos dos centímetros de diámetros o mas con un material resistente en este caso con una lata de atún.


Después de hacer las aspas  tenemos que colocarlas  en el eje del motor, esto resulta un poco difícil lo hice soldando las aspas con el motor; después de un pequeño rato se le hecha un poco de lotite con cuidado porque si no el motor se fastidia.




Más tarde en un envase de helado se hace un agujero del tamaño más o menos del motor para introducir la mitad del motor con las aspas hay. Después se le hecha un poco de silicona para que no se saga el agua por los lados del motor ni por los agujero de refrigeración.



Después se coloca la mitad de un huevo kínder, donde se hará dos agujeros uno para colocar la pajita y otro para que entre el agua. Se coloca el huevo kínder en posición de que las aspas puedan impulsar el agua mediante por la pajita.

Después se coloca la pajita en el agujero de arriba poniéndole lotite y un poco de silicona para que  no salga aire por los  alrededores de la pajita.

Después se coloca el envase de encima y la construcción ya esta hecha, solo falta la parte eléctrica.


La parte eléctrica es muy sencilla solo es un interruptor, una pila y el motor.



Y finalmente el proyecto esta terminado solo faltaría pintarlo  ya estaría el proyecto acabado.


EVALUACION Y VALORACION
Bueno este proyecto al principio se veía muy fácil, pero después te das cuentas de que no era tan fácil como parecía.
Este proyecto me ha hecho enfadar un poco bastante porque las aspas se soltaban muchas veces; y lo hubo k montarlo como 5 veces
También tuve problemas con el motor se dañaron 4 motores: 1. Por el lotite 2. Porque se mojo, 3. Porque soldé mal y………….
El proyecto estuvo bastante bien  la construcción quedo bien y el funcionamiento también y lo bueno fue k logre que las aspas se quedaran fijas al eje del motor sin que se soltaran.
Pero lo mejor de todo después de tanto esfuerzo el proyecto salió adelante  a pesar de todo los contratiempos que hubo con el proyecto…
Bueno  al final el proyecto se logro terminal en la fecha indicada

jueves, 2 de febrero de 2012

Nª 11 TEMPORIZADOR A DESCONEXIÓN

1. Esquema funcional con proficad.



2.Esquema funcional con proficad




3. Esquema multifilar.




4. Esquema unifilar





5. Fucionamiento
                  Estas instalación es  igual que la anterior pero co el temporizador a des - conexión.
Deves de que el temporizador abra los contactos los cierra y al cabo de un tiempo los abre.

Nª 10 TEMPORIZADOR A CONEXIÓN

1.Esquema funcional con proficad..


2. Esquema funcional con cadesimu


3. Esquema multifilar.




4. Esquema unifilar



5. Funcionamiento.
              Esta instalación interviene un temporizador , una bombilla se encenderá cuando pase el tiempo que hemos puesto en el temporizador.
Al pulsar P2 se la corriente pasa al temporizador y pasado el tiempo los contactos cerrara y el motor se encenderá.

miércoles, 1 de febrero de 2012

Nº 9 INSTALACIÓN DE BOBINA O RELÉ

1. Esquema funcional con cocrodile.

2. Esquema funcional con cadesimu.

3. Esquema funcional con cadesimu.

4.Esquema multifilar.

5. Esquema unifilar

6. Funcionamiento.
               Este esquema representa la intervención de un rele que inspecciona la seguridad de esta instalación.Al pulsar el pulsador 1 (P1) la corriente pasara por el rele y al pulsar el pulsador 2 (P2) corriente parara.

viernes, 13 de enero de 2012

Nº8 INSTALACIÓN DE PASILLO LARGO.

1. Esquema funcional.


2. Esquema funcional con proficad.


3. Esquema mltifilar
4.Esquema unifilar
5. funcionamiento
                  Este esquema representa un pasillo largo o ciego. Al pulsar el interruptor general (S1) se encenderá la lampara 1 (La1), después al darle al conmutador 1 ( C1)  se apagara la lampara 1 y se encenderá la lampara 2 ( La2) , después pasara lo mismo  con las demás lamparas y ala vuelta sera igual.

martes, 10 de enero de 2012

Nº7 INSTALACION BASICA DE LLAMADA Y RESPUESTA.

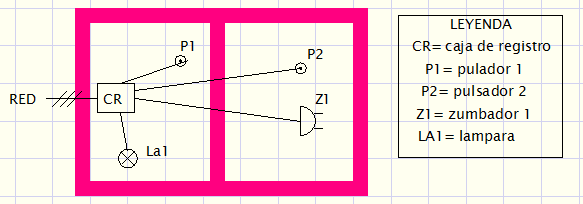

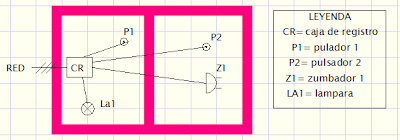

1) Esquema funcional:


Funcionamiento:
-Este esquema representa 2 cuartos con un sistema de aviso y otro de respuesta cada uno independiente en un cuarto.
-Si pulso el pulsador P1, la corriente pasara desde el fase hasta el zumbador haciendolo sonar el la otra habitacion y pasando la corriente hasta el neutro.Si la persona de la otra habitacion ha oido el sonido, la misma pulsarael P2 haciendo que la corriente pase hasta una lampara de aviso de la otra habitacion hasta el neutro.

3) Esquema unifila
